YE3電機(jī)高壓電機(jī)繞組槽部電暈的電腐蝕的起因及其防范。

時(shí)間：2019-08-01 19:04

      在高壓定子繞組中常出現(xiàn)藍(lán)色熒光的局部游離放電，并伴有嗤嗤聲，這種現(xiàn)象稱為電暈。電暈產(chǎn)生臭氧（O3）及氮的氧化物（N0、NO2），它們與潮氣結(jié)合成有害的酸性物質(zhì)，腐蝕絕緣。電暈還可使絕緣局部發(fā)熱，加速絕緣老化，嚴(yán)重時(shí)將迅速破壞絕緣。Ms.參今天與大家簡單談?wù)?a href="http://www.nmhjnt.com/gaoyadianji/" target="_blank" >高壓電機(jī)電暈及槽部電暈、電腐蝕問題防范。

關(guān)于繞組電暈

      繞組最容易產(chǎn)生電暈的部位有：（1）線圈絕緣的內(nèi)層氣隙；（2）線圈出槽口處及通風(fēng)道口；（3）線圈絕緣表面與槽壁之間的空隙；（4）繞組端部的相鄰線圈之間的間隙及引線與端箍處。

      熱固性絕緣表面防電暈層與槽壁接觸不良或不穩(wěn)定時(shí)，在電磁振動(dòng)的作用下，接觸點(diǎn)若即若離，引起火花放電，這種火花放電的能量可達(dá)電暈放電的數(shù)百倍，局部溫度可高達(dá)數(shù)百度，使絕緣表面造成深1毫米以上的麻孔，麻孔的位置由于振動(dòng)而經(jīng)常變動(dòng)，這就是所謂電腐蝕現(xiàn)象。

槽部電暈的起因和防止方法

      高壓定子繞組槽部外表面與槽壁間存在間隙，絕緣表面在間隙處的場強(qiáng)EaM,當(dāng)未作防暈處理時(shí)，可當(dāng)作雙層介質(zhì)平板電容器來計(jì)算。

式(1)中:

Uφ——相電壓（kV）；

δa——嵌裝間隙（cm)；

δi——單邊絕緣厚度（cm)；圖國-36線圈的槽間間隙

εa——空氣的介電系數(shù)；

εi—一絕緣的介電系數(shù)。

      若EaM之值大于或等于均勻電場中的空氣擊穿場強(qiáng)EbM時(shí)，則將發(fā)生電暈。

      即使工作電壓時(shí)，繞組絕緣表面和槽壁間的氣隙也將產(chǎn)生電暈。在繞組轉(zhuǎn)角、通風(fēng)道和槽口處，由于電場發(fā)生畸變，這些部位將在較低工作電壓時(shí)就產(chǎn)生電暈現(xiàn)象。

      實(shí)踐證明，當(dāng)電機(jī)額定電壓不超過3KV時(shí)，槽內(nèi)無電暈現(xiàn)象；在額定電壓為6千伏時(shí)，槽內(nèi)就可能產(chǎn)生電暈，在額定電壓大于10千伏時(shí)，實(shí)際上所有空隙都將出現(xiàn)電暈現(xiàn)象。

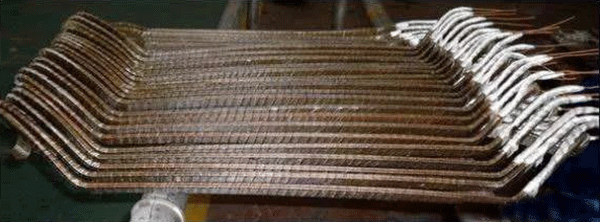

      為了消除絕緣內(nèi)部的電暈，需要對線圈的絕緣包扎、浸漬和壓型進(jìn)行規(guī)范的處理，使絕緣層緊實(shí)無氣隙，對6千伏以上的線圈必須通過tgδ的測定來判斷絕緣內(nèi)部質(zhì)量。運(yùn)行經(jīng)驗(yàn)證明：Δtgδ控制在允許的范圍內(nèi)，即可認(rèn)為線圈內(nèi)都電暈問題已解決，因此，防暈處理只考慮線圈表面的電暈。

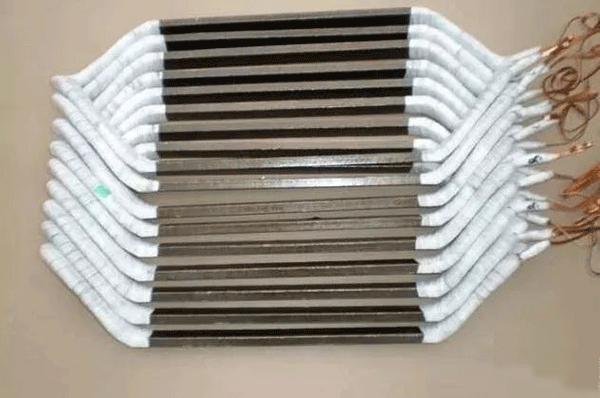

      要消除相壁和絕緣表面之間的電暈，最普通的方法是在絕緣表面加上低電阻的防暈層。一方面使通風(fēng)槽口電場分布較為均勻，降低軸向磁場；另一方面低電阻防暈層與和槽壁接觸將間隙短路。若防暈層的電阻很低，則電暈層只要有一點(diǎn)穩(wěn)定接地，即可將絕緣表面與槽壁間的間隙全部短路，不再產(chǎn)生電暈。但為了減少防暈層的損耗，防暈層的電阻也不宜太低，這樣就使離接觸點(diǎn)較遠(yuǎn)的防暈層處于電容電流在防暈層上產(chǎn)生的電壓降所決定的電位。防暈層表面電阻率ρs越小，或接觸點(diǎn)間的距離越短，也就是防暈層接地情況越好，電容電流產(chǎn)生的電壓降就越小，產(chǎn)生電暈的可能性也就越少。實(shí)踐證明；用熱塑性絕緣的線圈與槽壁的接觸點(diǎn)較多，當(dāng)，ρs=104~105歐時(shí)，基本上可以防止電暈產(chǎn)生。

槽部電腐蝕的起因和防止方法

      在槽部線圈防暈層與槽壁兩接觸點(diǎn)跨距中心處的防暈層表面上，除了上述電容電流在防暈層上產(chǎn)生的電壓降外，還有主磁通和槽漏磁在防暈層上感應(yīng)的電動(dòng)勢。在線負(fù)荷低的電機(jī)中，槽漏磁感應(yīng)的電動(dòng)勢較小，可以忽略不計(jì)，因此，兩接觸點(diǎn)跨距中心處的最大電壓等于電容電流產(chǎn)生的電壓降與主磁通感應(yīng)電動(dòng)勢的矢量相加。實(shí)驗(yàn)證明：在電磁振動(dòng)下，這種合成電壓達(dá)到130~150伏時(shí)，間隙就會(huì)產(chǎn)生強(qiáng)烈的火花放電，腐蝕絕緣。為了避免產(chǎn)生電腐蝕現(xiàn)象，必須在工藝上采取措施，盡量縮短穩(wěn)定接觸點(diǎn)間的距離和選擇合理的防暈層表面電阻率。

      對于熱固性絕緣線圈，一般要求穩(wěn)定接觸點(diǎn)間的跨距小于50厘米，為此，必須采用一定的固定措施，以保證線圈表面和槽壁有足夠的穩(wěn)定接觸點(diǎn)。同時(shí)防暈層表面電阻率，在大容量電機(jī)中，應(yīng)不大于5×104歐，中容量電機(jī)應(yīng)不大于5×105歐；為了不使防暈層損耗增加太大，在大容量電機(jī)中防暈層表面電阻率和中容量電機(jī)不應(yīng)低于5×103歐。


核心關(guān)鍵詞： 西瑪電機(jī) 西安西瑪電機(jī) 高壓電機(jī) 低壓電機(jī) 西安電機(jī)廠 直流電機(jī) 交流電機(jī) 變頻電機(jī) 防爆電機(jī) 電機(jī)控制柜 電機(jī)設(shè)計(jì)制造 電機(jī)配件 電機(jī)維修 來源網(wǎng)址： https://m.simo.org.cn/zhengcefagui/3108.html
